Innenleben des 55a
| |
Grundig / Hartmann & Braun Innenleben des 55a |
Die Homepage von H.-T. Schmidt |
| Das ganze Gerät ist mit künstlich gealterten Bauelementen enger Toleranzen aufgebaut.

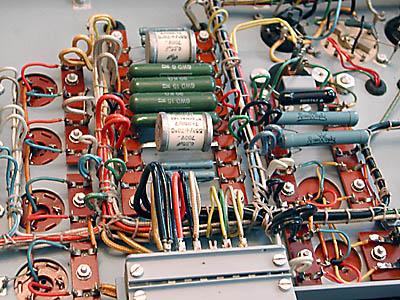

Vorbildlich die sorgfältige Verdrahtung (Anoden- und Schirmgitterspannungserzeugung). |
 |
 |

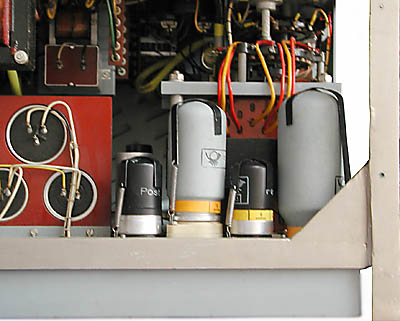

Die Röhren für die elektronische Stabilisierung von Anoden- und Schirmgitterspannung. Links drei grosse MP-Kondensatoren.
Röhren: C3m, E2e, C3m, Ec. |

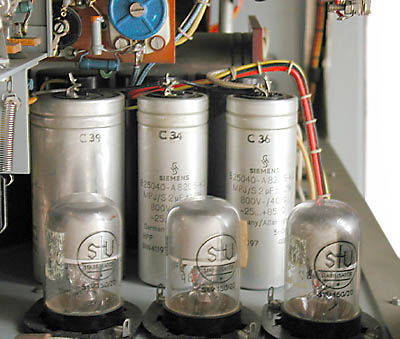

| Drei weitere MP-Kondensatoren und drei Stabis im Vordergrund (STV 150/20).
(Anoden- und Schirmgitterspannungserzeugung) |
 |
 |

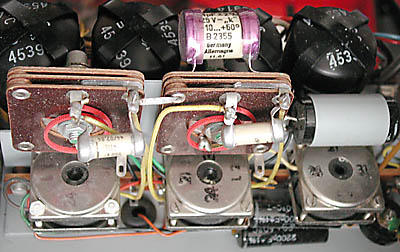

Die Siebkette der Klirrfaktormesseinheit. |

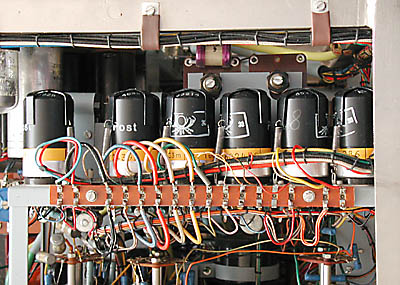

| Baugruppe mit sechs Poströhren C3m für die Gittervorspannungserzeugung, den Sinusgenerator, Pegel- und Klirrfaktormesser. |  |
 |

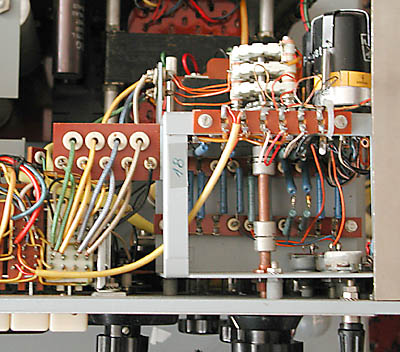

Baugruppe mit dem Gigaohmmeter. Alles sorgfältig mit Keramikisolatoren und viel Abstand aufgebaut (2 Röhren C3m).
Im Hintergrund einer der riesigen Netztransformatoren. |
 |
