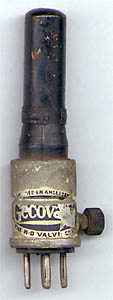

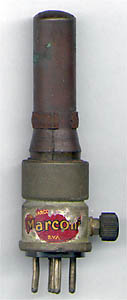

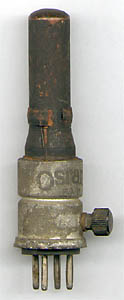

Catkin-Röhre MPT4 mit Europasockel und Seitenschraube.
Links: Marconi; Mitte. Gecovalve; Rechts: Osram.

NF-Endpentode für Rundfunkgeräte

Heizungsdaten: 4 V und 1 A; indirekte Heizung

Anodenspannung: 250 V
Anodenstrom: 32 mA
Schirmgitterspannung: 250 V
Schirmgitterstrom: 6...7 mA
Steuergitterspannung: -11...-13 V
Steilheit: 3 mA/V
Ausgangsleistung: 2,25...3 W
Kathodenwiderstand: 300 Ohm
Aussenwiderstand: 8 kOhm
