TR-Röhre 1 B 24 |
Die Homepage von H.-T. Schmidt |

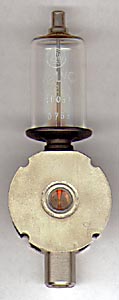

| 1 B 24, Valvo
In der Mitte befindet sich das Hohlleiterstück mit den in Kovar eingefassten Glasfenstern. Oben ist das Gasreservoir mit dem Hilfselektrodenanschluss. Einstellbarer Frequenzbereich: 8,5-9,6 GHz |
 |
 |
|
| Die beiden Kupferspitzen im Resonatorfenster. Die Frequenzabstimmung erfolgt durch Abstandsverstellung der unteren Spitze mit einer Schraube von aussen. |
 |
||

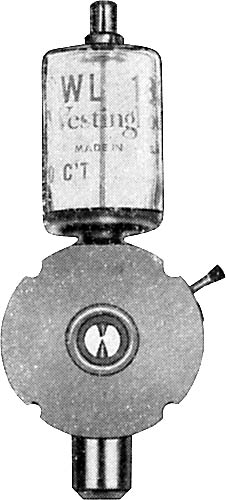

| 1 B 24, Westinghouse

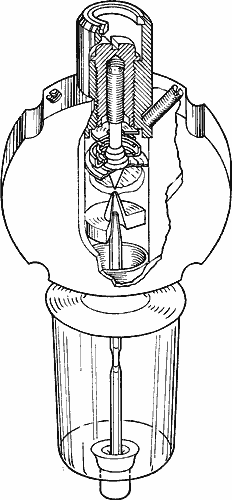

Photo und Schnittzeichnung aus Microwave Duplexers, Radiation Laboratory Series, 1948 |
 |
 |
|
 |
